- 產品名稱：GCS型低壓抽出式開關柜
- 瀏覽：
- 添加時間：2016-05-07 16:59:15
- 推薦度：
產品說明
一、結構特征
①主框架采用8MF型開口型鋼，型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔，內部安裝靈活方便。
②主框架裝配形式設計為兩種，全組裝式結構和部分（側框和橫梁）焊接式結構，供用戶選擇。
③裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室。各室的作用相對***立。
④水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，是使裝置的主電路具備高短路強度能力的基本措施。
⑤電纜隔室的設計使電纜上下進出均十分方便。
二、使用條件
①戶內使用，使用點的海拔高度不得超過2000m。
②周圍空氣溫度不高于＋40℃，不低于-5℃。且24小時內平均溫度不得高于＋35℃。超過時，需根據實際情況降容運行。
③周圍空氣相對濕度為＋40℃不超過50%，在較低溫度允許有較大的相對濕度；如＋20℃時為90%，應考慮到由于溫度的變化可能會偶然產生凝露的影響。
④裝置安裝時與垂直面傾斜不超過50，且整組柜列相對平整符合（GBJ232-2標準）。
⑤裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。
⑥用戶有特殊要求時，可以與制造廠協商解決。
三、使用條件
①周圍空氣溫度不高于＋40℃，不低于-5℃。且24小時內平均溫度不得高于＋35℃。
②周圍空氣相對濕度在***高溫度為＋40℃不超過50%，在較低溫度允許有較大的相對濕度；如＋20℃時 為90%，但應考慮到由于溫度的變化有可能會偶然產生適度的凝露。
③戶內使用，使用地點的海拔高度不得超過2000m。
④應安裝在無劇烈震動和沖擊以及不足以使用電器元件受到腐蝕的場所。
產品型號及其含義:
G:柜式結構
C:抽出式
A:資源電器系統

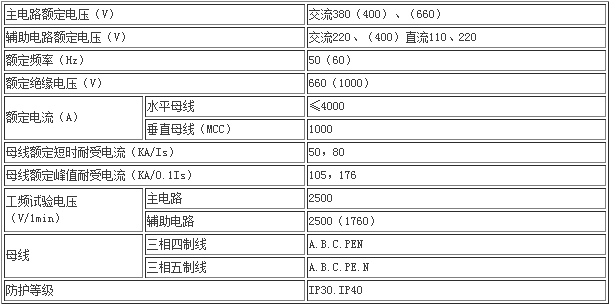

運行參數
資料介紹
訂貨須知:
訂貨合同包含以下內容
①主電路方案編號，單元容量及輔助電路控制方式，（即就地、遠方、自動控制）。
②開關柜的排列圖配電室平面布置圖
③開關柜柜體的表面顏色
④上述第2、3條如用戶不注明，則按公司標準柜供貨
⑤若用戶需漏電保護時，應在訂貨時提出，其他特殊方案可與我公司協商解決。
